Манжеты уплотнительные пневматические ГОСТ 6678-72

Назначение: уплотнение цилиндров и штоков пневматических устройств.

Рабочая среда: воздух, воздух с парами масел или топлив.

Температура рабочей среды: от -55 до +150 °С в зависимости от группы резины.

Рабочее давление: от 0,005 до 1 Мпа (от 0,05 до 10 кгс/см2).

Скорость возвратно-поступательного движения:
- при диаметре цилиндров (штоков) до 160 мм - до 1,0 м/с;
- при диаметре цилиндров (штоков) свыше 160 мм - до 0,5 м/с.

Заказать

Манжеты изготавливаются двух типов :

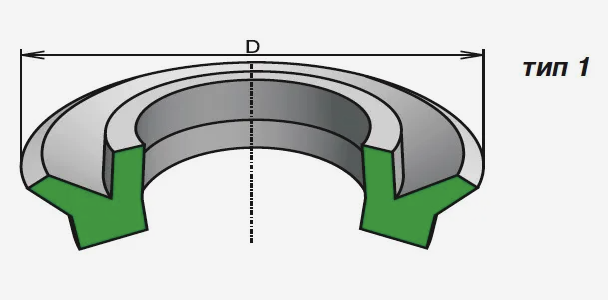

Тип 1 - для уплотнения цилиндра (верхняя на изображении);

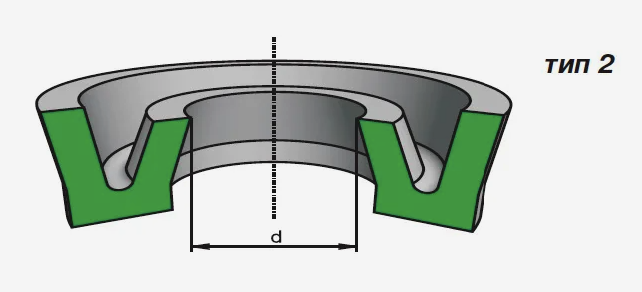

Тип 2 - для уплотнения штока (нижняя на изображении).

D для манжет Типа 1 - диаметр уплотняемого цилиндра, мм;
d для манжет Типа 2 - диаметр уплотняемого штока, мм.

Манжеты изготавливаются из резин трех групп (третья цифра в обозначении):

Группа 1 - маслобензостойких (Т = от -55 до +55 °С);
Группа 2 - маслобензостойких термостойких и стойких к агрессивным средам (Т = от -20 до +150 °С) - по инд. заказам;
Группа 3 - маслобензостойких (Т = от -30 до +100 °С).

Размеры манжет уплотнительных пневматических

Тип х D ( d ), мм х гр.резины	Тип х D( d ) мм х гр.резины	Тип х D ( d ) мм х гр. резины
1-010-1	1-050-3	1-150-1
1-011-3	1-056-1	1-150-3
1-012-1	1-056-3	1-160-1
1-012-3	1-060-1	1-160-2
1-014-1	1-060-2	1-160-3
1-016-1	1-060-3	1-160-4
1-016-3	1-063-1	1-180-1
1-018-1	1-063-3	1-180-3
1-018-3	1-070-1	1-180-4
1-020-1	1-070-2	1-190-1
1-020-3	1-070-3	1-190-3
1-020-4	1-070-4	1-200-1
1-022-1	1-075-3	1-200-3
1-022-3	1-080-1	1-200-4
1-025-1	1-080-2	1-220-1
1-025-3	1-080-3	1-220-3
1-028-1	1-080-4	1-220-4
1-028-3	1-090-1	1-250-1
1-030-1	1-090-3	1-250-3
1-030-3	1-095-1	1-250-4
1-032-1	1-095-3	1-280-1
1-032-3	1-100-1	1-280-2
1-032-4	1-100-2	1-280-3
1-036-1	1-100-3	1-280-4
1-036-2	1-110-1	1-300-1
1-036-3	1-110-3	1-300-3
1-040-1	1-110-4	1-320-1
1-040-2	1-120-1	1-320-3
1-040-3	1-120-3	1-320-4
1-045-1	1-125-1	1-360-1
1-045-3	1-125-3	1-360-3
1-050-1	1-140-1	1-360-4
1-050-2	1-140-3	1-400-3

Тип х D ( d ), мм х гр.резины	Тип х D ( d ) мм х гр.резины	Тип х D (d ) мм х гр.резины
2-006-1	2-022-1	2-063-1
2-006-3	2-022-3	2-063-3
2-008-1	2-022-4	2-070-1
2-008-3	2-025-1	2-070-3
2-009-1	2-025-3	2-070-4
2-009-3	2-028-1	2-080-1
2-010-1	2-028-2	2-080-3
2-010-2	2-028-3	2-090-1
2-010-3	2-032-1	2-090-2
2-012-1	2-032-3	2-090-3
2-012-2	2-036-1	2-100-1
2-012-3	2-036-2	2-100-3
2-012-4	2-036-3	2-110-1
2-014-1	2-040-1	2-110-3
2-014-3	2-040-2	2-125-1
2-014-4	2-040-3	2-125-3
2-016-1	2-040-4	2-140-1
2-016-2	2-045-1	2-140-3
2-016-3	2-045-3	2-160-1
2-016-4	2-050-1	2-180-1
2-018-1	2-050-2	2-180-3
2-018-3	2-050-3	2-200-1
2-020-1	2-056-1	2-200-3
2-020-2	2-056-3
2-020-3	2-060-1
2-020-4	2-060-3
