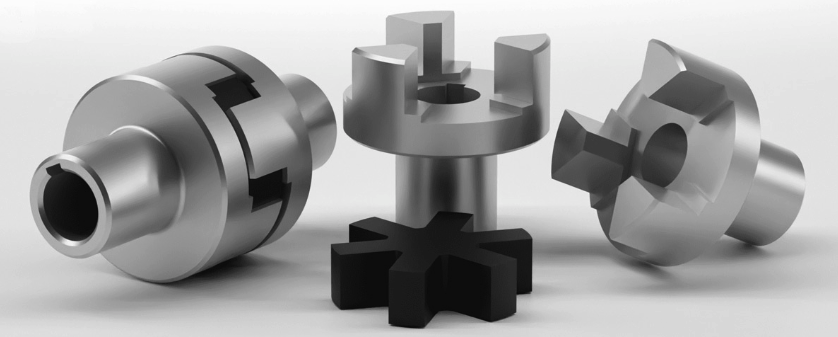

ГОСТ 50894-96, 14084-76 Звездочка упругой муфты


Производим всю линейку 6-лучевых и 4-лучевых звездочек по ГОСТ: от 2,5-УЗ до 400-УЗ

Возможно изготовление 8-лучевых бочкообразных звездочек разных типоразмеров: от 19 до 24 (диаметр 40 мм) до 55-40 (диаметр 120 мм), а также нестандартные звездочки по чертежам и образцам покупателей.

Звездочки с трапециевидными и круглыми зубьями

Материал - полиуретан твердостью 95 ед. по Шору А. Возможны варианты исполнения из материалов твердостью 85А, 75А.

Заказать
Размеры 4 лучевые звездочки
D - наружный диаметр звёздочки, мм;
h - ширина луча звездочки, мм
H-высота (толщина) резиновой звёздочки
D х h х H
30х8,5х10,5
36х8,5х10,5
42х10,5х10,5
47х10,5х10,5
Размеры 6 лучевых звездочек
D - наружный диаметр звёздочки, мм;
d- внутренний диаметр звёздочки, мм;
h - ширина луча звездочки, мм;
H-высота (толщина) резиновой звёздочки.
D х d х h х H
50х26х10,5х15
60х30х12,5х15
67х30х12,5х15
70х30х12,5х15
80х36х14,5х23
93х40х15,5х22
100х45х16,5х20
110х45х16,5х22
130х56х18,5х25
160х67х20,5х30
